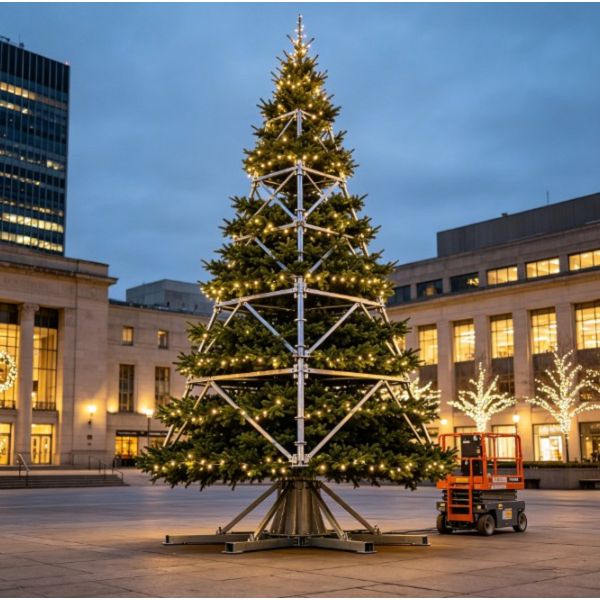

Gabenamos modulinės Kalėdų eglutės yra tvirtos{0}}konstrukcinės konstrukcijos, sukurtos didelėms-lauko savivaldybių aikštėms, komercinio nekilnojamojo turto kompleksams ir didelio{2}}judėjimo viešosioms vietoms. Kiekviename medyje naudojamas segmentuotas, varžtais{4}}sujungtas plieninis karkasas, suporuotas su antipireno-atšakų moduliais, leidžiančiais pastatyti kelių-tonų karkasus nenaudojant didelio{7}}krano, kuris viršija standartinius reikalavimus.
Pagrindinės struktūrinės savybės
Segmentinis plieno skeletas
Vertikalūs stiebai:Flanšinės jungtys, pritvirtintos didelio{0}}tempimo konstrukciniais varžtais.
Radialinės santvaros:Iš anksto-sukurtos horizontalios svirties, kurios tolygiai paskirsto vėjo slėgį per centrinį stiebą.
Blokavimo bazė:Balastiniai arba inkariniai{0}}sraigtiniai pamatų rėmai, perkeliantys dinamines apkrovas tiesiai į betonines pamatas.
Greito montavimo architektūra
Sunumeruotos sekos:Antspauduotos metalinės identifikavimo žymos ant kiekvienos konstrukcijos pakopos, atitinkančios pagrindines inžinerines diagramas.
Įrankis{0}}nemokamas šakos įterpimas:Pritvirtinkite{0}}atšakos gnybtus, užsifiksuojančius į priėmimo lizdus gravitacijos{1}}kaiščiais.
Išankstiniai{0}}laidiniai magistraliniai kanalai:Gamykliniai-įdiegti IP65 paskirstymo blokai, jungiantys vertikalias pakopas per vieną-kištuką vandeniui atsparias jungtis.
Atsparumo orams inžinerija
Karštas{0}}galvanizavimas:Plieninis panardinimas sukuria mažiausiai 80 -mikronų korozijai atsparią dangą.
Aerodinaminė lapija:Mikro-perforuoti PVC/PE profiliai, mažinantys vėjo{1}}vilkos koeficientus, kad būtų išvengta konstrukcijų šlyties.
UV{0}}Stabilizuoti polimerai:Netrukdomi aminų šviesos stabilizatoriai, neleidžiantys spalvos blukimui ir polimero trapumui.
Techninės specifikacijos
|
Parametras |
Standartinė pakopa |
Komercinė pakopa |
|
Aukštis |
8m - 12m |
15m - 20m |
|
Pagrindo skersmuo |
3.5m - 4.5m |
6m - 7.5m |
|
Bendras svoris |
1.2t - 1.8t |
3.5t - 5.2t |
|
Vėjo apkrova |
25 m/s (9 skalė) |
30 m/s (11 skalė) |
|
Plieno klasė |
Q355B Struktūrinis |
Q355B / Q420 didelis{2}}stiprumas |
|
Paviršiaus apdaila |
Cinkuotas + miltelinis dažymas |
Cinkuotas + fluorokarbonas |
|
Lapų medžiaga |
Virgin PVC + PE |
Lietas PE + liepsnos PVC |
|
Elektros įvadas |
110 V - 240V kintamoji srovė |
220 V / 380 V trifaziai |
|
Įėjimo įvertinimas |
IP65 jungtys |
IP65 jungtys |
Komercinės programos
Savivaldybės miesto aikštės
Suteikia aukštus sezoninius orientyrus, galinčius atlaikyti atviro -lauko vėjo gūsius be laido{1}}stabilizavimo.
Prekybos centro atriumai ir fasadai
Turi tuščiavidurį{0}}vidinį prieigos dizainą, skirtą pakabinamiems šviesos šou ir lokalizuotam perimetro tvirtinimui ant komercinių podiumų stogų.
Pramogų parkai ir kurortai
Sukurtas dažnai{0}}sąveikaujančiam lankytojui, su sustiprintomis apatinėmis šakomis, atspariomis fiziniam tempimui ir dideliam smūgiui.
Transporto mazgai ir oro uostai
Atitinka griežtus viešųjų susirinkimų priešgaisrinius kodeksus ir integruoja žemos -įtampos izoliuotus maitinimo tinklus, kad veiktų nuolat 24 valandas per parą, 7 dienas per savaitę.
Medžiagų inžinerija
Struktūriniai rėminimo elementai
Šaltai valcuoti konstrukciniai anglinio plieno vamzdžiai- ir aukštu
Lapų adatų junginiai
Ekstruduotas grynas polivinilchloridas kartu su mažo -tankio polietileno įpurškimo-formuotais antgaliais, išlaikant elastingumą nuo -30 laipsnių iki +50 laipsnių.
Tvirtinimo aparatūra
8.8 ir 10.9 klasės karštai cinkuoti arba Dacromet{3}}dengti varžtai, veržlės ir poveržlės, užtikrinančios ilgalaikį-atsparumą elektrocheminei korozijai.
Kabeliai ir izoliacinės striukės
Gryno vario kelių gyslų lankstūs laidai, sulaikyti antipireno-šalčiui-termoplastinio elastomero (TPE) išoriniuose apvalkaluose.
Apšvietimo ir apdailos parinktys
LED stygų ir pikselių sistemos
Pastovios-dabartinės šiltai baltos šviesos diodai:Didelio -liumeno SMD diodai su sandariais epoksidiniais- lempučių pagrindais, neleidžiančiais drėgmei patekti sningant ar lyjant.
Adresuojami RGB pikselių klasteriai:DMX512-suderinami išmanieji apšvietimo mazgai, leidžiantys programuoti dinamines spalvų sekimo sekas ir sinchronizuoti muzikinius šviesos šou.
Montavimo ir surinkimo darbo eiga
Pamatų išlyginimas ir pagrindo tvirtinimas
Padėkite pirminį apkrovą{0}}nešančio pagrindo žiedą ant išlygintos betoninės trinkelės arba įdėkite sertifikuotus betono balasto blokus; pritvirtinkite inkaro varžtus naudodami kalibruotus sukimo momento veržliarakčius.
Centrinio stiebo montavimas
Naudokite sunkvežimyje{0}}montuojamą hidraulinį kraną, kad pakeltumėte ir vertikaliai išlygintumėte 1 ir 2 pakopos centrines plienines kolonas, pritvirtindami visus flanšo varžtus iki nurodyto įtempimo.
Radialinis santvaros ir šakos įterpimas
Dirbdami iš apačios į viršų, į atitinkamus stiebo lizdus įkiškite spalvotas{0}}koduotas radialines atšakas, nuosekliai sukabindami gravitacijos{1}}užrakinimo kaiščius.
Pagrindinė magistralės elektros integracija
Prijunkite vertikalius magistralinius laidus naudodami vandeniui atsparius{0}}kištukus; patikrinkite grandinės tęstinumą ir įtampos kritimą prieš lapijos pūkavimą.
Lapų pūkavimas ir ornamentų pakabinimas
Rankiniu būdu išskleiskite šakų galiukus į išorę, vadovaudamiesi radialiniais išsiplėtimo kampais, kad gautumėte vienodą vizualinį tankį, tada pakabinkite paskirtus ornamentus ir šviesos stygas.
Tinkinimo parametrai
Matmenų mastelio keitimas
Individualūs aukščio variantai, sukurti nuo 6,0 iki 40,0 metrų su proporcingu pagrindo skersmens koregavimu, atsižvelgiant į vietos ploto apribojimus.
Epoksidinė miltelinė danga yra standartinė matinė žalia, gryno sniego baltumo, metalinio šampano aukso spalvos arba pasirinktiniai RAL spalvų kodai, atitinkantys įmonės ar savivaldybės prekės ženklo temas.
Lapų tankio profiliai
Konfigūruojamas adatų pakavimo tankis – nuo standartinės komercinės klasės (80 galiukų vienai šakai) iki itin-tankios prabangios architektūrinės klasės (150+ antgalių vienoje šakoje).
Elektros valdymo topologijos
IoT išmaniųjų valdiklių, prieblandos jutiklių, nuotolinių belaidžių DMX siųstuvų arba izoliuotų generatorių{0}}paruoštų įvesties skydelių integravimas vietoms, kuriose yra neprijungtas{1}}tinklelis.
Pakavimas ir transportavimas
Konteineris modulinis lizdas
Plieniniai konstrukciniai komponentai yra suskirstyti į sukraunamus plieninius gabenimo stelažus, todėl galima optimizuoti 40 pėdų aukšto kubo (40HC) konteinerius, kad būtų sumažintos tarptautinio jūrų krovinių vežimo išlaidos.
Moisture-Barrier Protection
Elektroniniai komponentai ir šviesos diodų stygos yra vakuuminiu{0}}užsandarintos anti-drėgmę{2}}sulaikančiuose maišeliuose su vidinėmis silikagelio sausiklio pakuotėmis.
Apsauginis šakų sujungimas
Lapų šakos suspaudžiamos tvirtose{0}}austinėse polipropileninėse rankovėse, kad apsaugotų adatų galiukus ir sumažintų transportavimo erdvę transportuojant.
Išsami inžinerinė dokumentacija
Į kiekvieną siuntą įeina laminuoti fizinio surinkimo vadovai, dvikalbiai CAD diegimo brėžiniai, elektros scheminės schemos ir konstrukcinių trečiųjų šalių bandymų sertifikatai.
Dažnai užduodami klausimai
K: Kokius vėjo greičio įvertinimus palaiko šios modulinės Kalėdų eglutės?
A: Standartiniai modeliai atlaiko vėjo greitį iki 25 m/s, o pritaikytose savivaldybės orientyrų pakopose atliekami specifiniai vietos{1}} vėjo tunelio modeliai, kad būtų užtikrintas iki 35 m/s ar didesnis stabilumas.
Kl.: ar vietiniams leidimams patvirtinti pateikiamos inžinerinių skaičiavimų ataskaitos ir konstrukciniai projektai?
A: Taip, pateikiamos išsamios konstrukcijų skaičiavimo ataskaitos, atsparumo vėjui{0}} patvirtinimo duomenys ir 3D CAD/BIM brėžinių paketai, padedantys pateikti vietos savivaldybės inžinerijos leidimų paraiškas.
Kl.: Kiek technikų reikia surinkimui vietoje-ir kokios sunkiosios įrangos reikia?
A: Vidutiniam 15{3}m medžiui reikia 4–6 apmokytų technikų brigados, žirklinio keltuvo arba strėlės keltuvo ir standartinio sunkvežimyje montuojamo krano vertikaliam stiebo padėties nustatymui, kuris sumontuojamas per 2–3 dienas.
Kl.: Kaip tvarkomos atsarginės dalys, jei sezoninio sandėliavimo metu komponentai sugenda?
A: Visi moduliniai komponentai-įskaitant atskiras šakų santvaras, laidų pynes ir šviesos diodų eilutes-gaminami laikantis standartizuotų leistinų nuokrypių, todėl juos galima tiesiogiai pakeisti gamykloje nekeičiant pagrindinės konstrukcijos.
