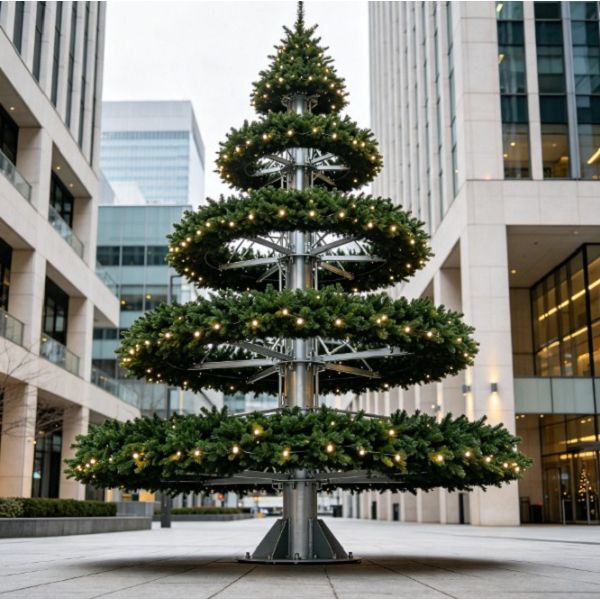

Sukurta didelio masto-viešiems architektūriniams eksponatams, ši modulinė sukraunama Kalėdų eglutė naudoja progresyvią kelių-pakopų žiedo struktūrą, kuri leidžia nepriklausomoms sekcijoms nuosekliai susidėti ant centrinio apkrovą{2}}nešančio plieninio stiebo, o tai labai sumažina montavimo vietoje laiką ir ne{4}}sezono reikmenų kiekį.
Pagrindinės struktūrinės savybės
Pagrindinės struktūrinės savybės
Įdėta saugykla:Kūginės pakopos išskiriamos į plokščius{0}}pakavimo žiedus, kurie įsitaisę vienas kitame, todėl grąžinimo logistika ir sandėlio tūris sumažėja iki 60 proc.
Gradiento mastelio keitimas:Kiekvienoje pakopoje yra apskaičiuotas geometrinis gradientas, kad būtų išlaikytas tikslus kūgio kampas be struktūrinių nukrypimų.
Įrankis{0}}Laisvas lygiavimas:Tiksliai{0}}apdirbtos lizdo-ir-kaištinės jungtys automatiškai sulygiuoja modulius nuleidus, todėl nereikia rankinio kampo matavimo.
Integruota struktūrinė šerdis
Sunkus{0}}gabaritinis stiebas:Centrinėje vertikalioje kolonoje naudojami stori{0}}sieniniai konstrukciniai plieniniai vamzdžiai, sukurti taip, kad atlaikytų kelių krypčių-vėjo apkrovas atvirose lauko aikštėse.
Apkrovos{0}}paskirstymo bazė:Suvirintos plieninės atramos pagrindo plokštės tolygiai perkelia savąjį svorį ir dinamišką vėjo šlytį į žemę, nereikalaujant grindų tvirtinimo varžtų.
Anti-sukimosi blokavimas:Mechaniniai nustatyti{0}}varžtai ir gravitacijos-užrakinimo kaiščiai neleidžia nepriklausomam pakopos sukimuisi dėl patalpų ŠVOK skersvėjų ar lauko audrų.
Greito diegimo inžinerija
Sumažintas įgulos poreikis:9-metrų konfigūracijai reikia 3 žmonių surinkimo brigados, o ne 6 žmonių takelažo komandos, kurią varo įleidžiami moduliniai segmentai.
Išankstinė-laidinė maitinimo magistralė:Vertikalūs energijos paskirstymo kanalai eina per centrinę koloną su plug{0}}and-pagrindiniais kabeliais, pašalinant susivėlusias išorines linijas.
Šakinis krautuvas{0}}Paruošta bazė:Integruotos kėlimo kišenės ant pagrindo važiuoklės leidžia saugiai perkelti visiškai surinktą apatinę pakopą naudojant standartinę sandėlio įrangą.
Techninės specifikacijos
|
Techninis parametras |
Specifikacijos standartas |
|
Galimi aukščiai |
6 m, 9 m, 12 m, 15 m (pritaikytas iki 25 m) |
|
Pagrindo skersmenys |
2,8 m (6 m aukštis) iki 6,5 m (15 m aukštis) |
|
Rėmo medžiaga |
Q235B / Q355B konstrukcinis anglinis plienas |
|
Stiebo sienelės storis |
4–8 mm konstrukcijos tolerancija |
|
Lapų medžiaga |
100% Virgin klasės PVC/PE mišinys |
|
Atsparumas ugniai |
Sertifikuota pagal NFPA 701, DIN 4102-B1 |
|
Atsparumas vėjui |
Iki 24 m/s nuolatinė vėjo apkrova |
|
Elektros įvadas |
110 V–240 V kintamoji srovė (24 V DC vidinė magistralė) |
|
Apsauga nuo patekimo |
IP65 lauko{1}}laidai ir šviesos diodai |
Komercinės programos
Prekybos centras „Atriums“:Maksimaliai padidina vertikalią oro erdvę kelių{0}}pakopų prekybos centruose, išlaikant netrukdomus žemės-lygius pėsčiųjų kelius.
Savivaldybės miesto aikštės:Atlaiko atšiaurias žiemos oro sąlygas atvirose viešosiose zonose, kartu su dideliu žiūrovų srautu.
Viešbučio fojė ir svetingumas:Tinka per standartines dvigubo įėjimo{0}}aptarnaujamas duris per įdėtą žiedą, išvengiant konstrukcinių sienų modifikacijų įkeliant-.
Transporto terminalai:Naudojamas aukštų{0}}lubų oro uostų išvykimo salėse ir geležinkelio mazguose, griežtai laikantis visuomenės saugumo ir gaisro išėjimo reikalavimų.
Struktūrinių pranašumų analizė
Savarankiškai{0}}centruojantis gravitacijos užraktas
Centrinio stiebo kūginė geometrija nukreipia kiekvieną besileidžiantį žiedą į užrakintą geometrinį centrą, pašalindama ekscentrinį apkrovos pasiskirstymą.
Paskirstytas vėjo šlytis
Sukraunamas žiedas paskirsto šoninę vėjo jėgą keliuose blokuojamuose apykaklės mazguose visame stiebo aukštyje.
Nepriklausomas pakopos keitimas
Atskirus atšakų žiedus galima išmontuoti ir pakeisti atskirai, jei jie pažeisti, todėl nereikia išmesti visos suvirintos dalies.
Medžiagų ir gamybos standartai
Pirminė struktūra:Karštai{0}}cinkuoto anglinio plieno išorinė ir vidinė danga, apsauganti nuo rūdžių susidarymo didelės-drėgmės pakrantėje arba apsnigtoje aplinkoje.
Filialo statyba:Didelio-tempimo cinkuotos plieninės vielos šerdys, apvyniotos liepsną-laikančiomis PVC adatomis, suformuotomis iš CNC įpurškimo štampų.
Tvirtinimo detalės ir jungtys:8.8 klasės didelio tempimo{1}}plieniniai varžtai, apdoroti Dacromet antikorozine paviršiaus apdaila.
Laidų laidai:Ugnį-sulaikantys variniai laidai, aptraukti šalčiui-atspariu guminiu apvalkalu, kurio vertė iki -30 laipsnių, be apvalkalo įtrūkimų.
Apšvietimo ir apdailos integravimas
LED lapijos integravimas:Gamykliniai-austi plataus
Pikselių atvaizdavimo galimybė:Adresuojami DMX512 RGB LED mazgai, integruoti sinchronizuotiems medijos fasadų šviesos šou ir dinaminiam vizualiniam programavimui.
Ornamento pakabinimo talpa:Sustiprintos šakų po{0}}konstrukcijos, sukurtos atlaikyti iki 1,5 kg pakabinamų dekoratyvinių pakabukų viename tiesiniame metre.
Spalvos temperatūros parinktys:Šiltai balta (2 700 K), šalta balta (6 000 K), RGB visos spalvos ir tinkinta Pantone{2}} atitinkanti statinės spalvos žalumynai.
Diegimo ir vietos surinkimo darbo eiga
1 etapas: pagrindo išlyginimas:Padėkite sunkų{0}}plieninį pagrindo rėmą ant lygaus paviršiaus; lygiu naudojant sriegines išlyginimo padas ir gulsčiuko patikrą.
2 etapas: stiebo pastatymas:Vertikalias plienines stiebo dalis paeiliui prisukite prie pagrindo flanšo, naudodami sukimo momento veržliaraktį, kalibruotą pagal nurodytas įtempimo ribas.
3 etapas: žiedo sluoksniavimas:Pakelkite pagrindo žiedo pakopą naudodami mechaninę gervę arba krano pakėlimo apykaklę, slyskite ant stiebo ir įmeskite į gravitacijos{0}}fiksavimo kaiščius. Pakartokite aukštyn.
4 etapas: elektros magistralės prijungimas:Prijunkite vandeniui atsparias greitas{0}}spragančias jungtis iš kiekvienos pakopos prie vertikalios šerdies magistralinės linijos; atlikti tęstinumo ir grandinės apkrovos testus.
Tinkinimo parinktys
Matmenų mastelio keitimas
Priskirti aukščio žingsniai (7,5 m, 11 m) ir nestandartiniai pagrindo atspaudai, kad atitiktų ribotus architektūrinius grindų planus.
Struktūrinės inžinerijos priedai
Individualūs balasto skaičiavimo ir sertifikavimo paketai, antspauduoti konstrukcijų inžinierių pagal specifinius vietinius vėjo ir seisminius kodus.
Lapų tankio svyravimai
Reguliuojamas adatų skaičius vienoje šakoje (nuo 120 galiukų iki 220 galiukų 50 cm šakoje), kad būtų tankesnis regėjimo nepermatomumas.
Įmonės prekės ženklo integravimas
Pritaikytos struktūrinės viršūnės viršūnės, integruotos LED matricos logotipų plokštės ir patentuotos pantone{0}}atitinkančios lapijos spalvos.
Pakavimo ir transportavimo optimizavimas
Padėklai sukrauti krūvoje:Atšakų žiedai sukrauti vertikaliai eksporto{0}}klasės plieno transportavimo narveliuose, todėl CBM sumažėja 55 %, palyginti su standžiais kūgiais.
Drėgmės{0}}apsauga:Atskiros pakopos suvyniotos į pramoninę tamprią plėvelę ir išdžiovintus drėgmės barjerinius maišelius, kad būtų išvengta tranzito korozijos gabenant vandenyną.
Sudėtinio rodinio optimizavimas:Standartiniame 40 pėdų aukšto kubo konteineryje telpa iki trijų pilnų 9 metrų medžio rinkinių, įskaitant rėmus ir balastus.
Komponentų ženklinimas:Lazeriu-pjaustytos nerūdijančio plieno ID žymos, pritvirtintos prie kiekvieno konstrukcinio žiedo ir diržų segmento, kad atitiktų inžinerines išdėstymo schemas atvykus.
Dažnai užduodami klausimai
K: Kokios įrangos reikia norint surinkti 12 metrų sukraunamą medį?
A: Norint pakelti viršutinės pakopos žiedus ant centrinio stiebo, reikalingas elektrinis arba rankinis grandininis keltuvas, sumontuotas ant laikinojo portalo arba krano. Svetainėje nereikia sunkios suvirinimo ar pjovimo įrangos-.
Kl.: Kaip sistema atlaiko dideles vėjo apkrovas atvirose lauko aikštėse?
A: Konstrukcinis projektas apima apskaičiuotą -svorio balasto plokštes, išdėstytas ant pagrindo atramų, ir didelio{1}}tempiamojo plieno sienelių storio, išbandyto dėl atsparumo vėjo šlyčiai iki 24 m/s.
Kl.: ar elektros jungtys yra atsparios oro sąlygoms,{0}}kad būtų galima nuolat veikti žiemą?
Ats.: Visuose maitinimo paskirstymo laiduose, kištukuose ir LED mazguose yra IP65-įvertinimo vandeniui atsparios jungtys, skirtos apsaugoti nuo drėgmės patekimo lietaus ir sniego audros metu.
Kl.: Ar galima užsisakyti pakaitinius žiedus, jei dalis transportavimo metu pažeista?
A: Taip. Kadangi kiekviena pakopa yra pagaminta pagal modulinius pakeičiamumo nuokrypius, galima iš naujo užsakyti tikslius pakaitinius žiedus, nurodant lazeriu-supjaustytą serijos numerį ant pagrindinio rėmo.
Kl .: Kokie priešgaisrinės saugos sertifikatai pridedami prie žalumynų medžiagų?
A: PVC ir PE lapų medžiagos atitinka NFPA 701 ir DIN 4102-B1 atsparumo ugniai standartus, o bandymų ataskaitas galima gauti vietos savivaldybės leidimams patvirtinti.
