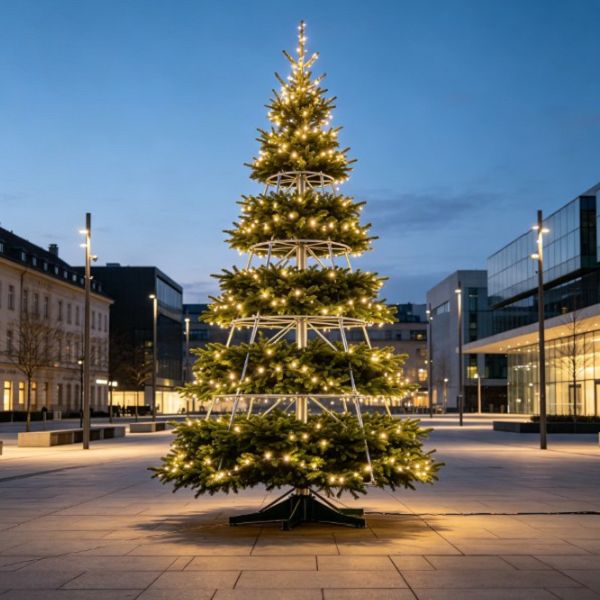

Sukurta greitam vertikaliam naudojimui komunalinėje ir komercinėje aplinkoje, ši sekcijinė Kalėdų eglutė naudoja pakopinį karkasą, pagamintą iš sunkių{0}}galvanizuotų plieninių vamzdžių ir didelio -tankio polietileno šakų modulių. Sukurta atlaikyti nuolatines vėjo apkrovas iki 8 Beaufort skalės, kai tinkamai pritvirtinta, sistemos pertvarų aukštis svyruoja nuo 5 iki 15 metrų iki valdomų vertikalių pakopų, todėl keturiasdešimčiai procentų sumažėja montavimo darbo valandų skaičius ir atitinka griežtus tarptautinius antipireno{7}}standartus.
Struktūrinio vientisumo ir našumo metrika
Atsparumas vėjo apkrovai:Išbandyta, kad rėmo geometrija atlaikytų dinaminį vėjo slėgį iki 600 Pa, pritvirtinta sunkiomis -balastinėmis plokštėmis arba betoniniais inkariniais varžtais.
Apsauga nuo korozijos:Visi konstrukciniai plieno komponentai yra karštai{0}}cinkuojami, po to padengiami elektrostatiniu išoriniu poliesterio milteliniu sluoksniu, užtikrinančiu didesnį nei 500 valandų atsparumą druskos-purškimui.
Lapijos tankis:Suformuoti PE antgaliai kartu su liepsną{0}}stabdančiomis PVC adatomis užtikrina 90 % adatos aprėpties santykį, visiškai paslepiant vidinius rėmo elementus nuo žemės matymo kampų.
Techninės specifikacijos
|
Parametras |
Specifikacijos duomenys |
|
Galimi aukščiai |
5m, 8m, 10m, 12m, 15m |
|
Pagrindo skersmenys |
nuo 2,2 m iki 6,5 m (proporcingai paskaičiuota) |
|
Rėmo medžiaga |
Q235B anglinis plienas (89 mm - 219 mm OD) |
|
Filialo galiukų skaičius |
480–3600 arbatpinigių |
|
Stiebo sienelės storis |
3,5–6,0 mm |
|
Atitikimas gaisrui |
EN 71-2, NFPA 701, DIN 4102 B1 |
|
Vėjo apkrovos įvertinimas |
Beaufort skalė 8 (iki 20 m/s) |
|
Apsauga nuo korozijos |
Hot-dip galvanized + Powder coated (>500h druskos purškimas) |
Komercinės taikymo aplinkos
Savivaldybės aikštės
Sukurta atviroms viešosioms aikštėms, kurioms reikalingas nuolatinis našumas lauke nuo lietaus, sniego ir{0}}smarkaus žiemos vėjo.
Prekybos atriumai
Vidinės konfigūracijos, pasižyminčios kompaktišku baziniu plotu ir ribotomis leistinomis nuokrypomis kelių{0}}pakopų komerciniams centrams.
Transporto terminalai
Intensyvaus{0}}eismo tranzito mazgai, kuriuose turi būti montuojami griežti nakties priežiūros langai, trunkantys mažiau nei šešias valandas.
Konstrukcijų inžinerijos privalumai
Savarankiškai-centruojantis stiebas:0,5 mm smailėjantys kūginiai -vidiniai jungties nuokrypiai užtikrina automatinį vertikalų išlygiavimą krano kėlimo metu, todėl nereikalaujama rankinio slydimo{2}}kalibravimo.
Šarnyriniai laikikliai:Gamykliniai -suvirinti plieniniai segtukai leidžia šakoms pasukti į išorę į iš anksto-nustatytus fiksavimo kampus be laisvų varžtų ar atskirų įkišimo žingsnių.
Bazinio balasto integravimas:Perimetro atraminiai kanalai priima standartinius betoninius atsvarus blokus, todėl laikinai įrengiant nebereikalaujama kasinėti po-žemės paviršiaus.
Žaliavos sudėtis
Konstrukcinis plienas:Q235B anglinis plienas, kurio minimali takumo riba yra 235 MPa, patikrinta pagal kiekvienos gamybos partijos malūno bandymo sertifikatus.
Lapų junginys:Pirminė PVC derva kartu su netoksiškais stibio trioksido antipirenais priedais, išbandyta dėl nulinio sunkiųjų metalų migracijos pagal RoHS direktyvas.
Techninė įranga:8.8 klasės cinku{1}}padengti konstrukciniai varžtai ir nerūdijančio plieno laikantys kaiščiai, atsparūs šlyties nuovargiui ir atmosferos oksidacijai.
Apšvietimo ir apšvietimo integravimas
Integruoti LED laidai
Gamyklinės-laidinės komercinės-LED lemputės su formuotomis IP65 jungtimis, 0,5 mm² gryno vario vielos šerdimis ir UV-stabilizuotais akrilo lemputės dangteliais.
Įtampos konfigūracijos
Žemos-įtampos 24 V nuolatinės srovės operacinės sistemos, maitinamos atspariais oro sąlygoms,{2}}trumpojo jungimo apsaugotais transformatoriais (IP67 įvertinimas).
Spalvų temperatūros profiliai
Šiltai balta (2700K), šalta balta (6000K), RGB dinaminės spalvos-keičiantys DMX-valdomi mazgai ir pasirinktiniai pikseliais{4}}atvaizduoti šventiniai motyvai.
Diegimo procedūra
Pagrindo paruošimas:Pritvirtinkite pagrindo žiedą prie išlygintos betoninės plokštės arba nustatykite žemės -rėmo balasto svarmenis pagal vietos vėjo apkrovos skaičiavimus.
Vertikalios pakopos pakopos:Pakelkite 1 pakopos pagrindinę dalį naudodami sertifikuotą kraną arba šakinį krautuvą, pritvirtinkite pagrindo varžtus ir įkiškite centrinį vertikalų 2 pakopos stiebą.
Lapų išdėstymas:Pasukite šarnyrines šakų dalis į išorę nuo apatinės pakopos į viršų, užfiksuodami kiekvieną žiedą į horizontalų stabdymo laikiklį, prieš prijungdami elektrinius trumpiklius.
Tinkinimo ir inžinerijos parinktys
Aukščio padidėjimas:Individualūs vertikalūs aukščiai, sukurti nuo 4 metrų iki 20 metrų, remiantis konkrečių svetainės -konstrukcinių apkrovų skaičiavimais.
Spalvų schemos:Individualizuotas Pantone{0}}pritaikytas PVC/PE adatų pigmentacijai nei įprastai žaliai, įskaitant matinį baltą, šampano auksą ir metalinį sidabrą.
Apkrovos įvertinimo pakeitimai:Atnaujintas konstrukcinis stiebo sienelės storis (+2.0 mm) ir padidintas atramų atstumas pakrantės įrenginiams, veikiamiems uraganinio-vėjo zonų.
Elektros integracija:Pasirinktiniai DMX signalo nukreipimo kanalai, integruoti tiesiai į centrinį stiebą, kad būtų galima sinchronizuoti muzikinius šviesos šou.
Pakuotė ir logistika Logistika
Modulinė dėžė:Konstrukcinės plieninės pakopos vertikaliai įdėtos į sunkias{0}}fumigacijos-neapdorotas faneros dėžes, pritvirtintos vidiniais plieniniais diržais, kad būtų išvengta pasislinkimo.
Lapų suspaudimas:Atšakų moduliai supakuoti į sustiprintas gofruotas kartonines dėžutes (BC-flute, 5-sluoksnis) su drėgmei atspariu polietileno vidiniu įdėklu.
Sudėtinio rodinio optimizavimas:40{2}} pėdų aukšto kubo (40HC) konteinerių išdėstymai iš anksto apskaičiuoti, kad tilptų visi 10 metrų medžių mazgai, įskaitant balasto rėmus ir apšvietimo diržus.
Dažnai užduodami klausimai
K: Kokius vėjo greičio įvertinimus palaiko šie konstrukciniai medžiai?
A: Standartiniai gamybos modeliai yra sukurti tvariam vėjui iki 20 m/s (8 Beaufort skalė). Pateikiamos sertifikuotos inžinerinių skaičiavimų ataskaitos, kuriose pateikiamos vietos savivaldybės leidimo paraiškos.
K: Kiek darbuotojų reikia 10 metrų modeliui įrengti?
A: Įprastai 10 metrų montavimo komandai reikalingas vienas krano operatorius, vienas aikštelės prižiūrėtojas ir du takelažo technikai, kurie visą pastatymą užbaigia per keturias–šešias valandas.
Kl.: Ar su kiekviena siunta pateikiamos antipireno bandymo ataskaitos?
A: Taip. Kiekviena gamybos partija turi nepriklausomų laboratorinių tyrimų sertifikatus, patvirtinančius atitiktį EN 71-2 ir NFPA 701 standartams.
Kl .: Ar galima atskirai pakeisti vidinį laidus?
A: Taip. Apšvietimo stygose naudojamos modulinės kištukinės{1}}ir{2}}žaidimo jungtys su IP65 sandarikliais, todėl atskiras šakų grandines galima atkabinti ir pakeisti neišardant konstrukcijos rėmo.
K: Kokia apsauga nuo korozijos taikoma pakrantės aplinkai?
Ats.: Komponentai, skirti daug{0}}druskos jūrinei aplinkai, padengiami patobulinta dvipusio dangos sistema: karštuoju-galvanizavimu, po kurio naudojamas jūrinis-epoksidinis gruntas ir UV-atsparus miltelinis viršutinis sluoksnis.
