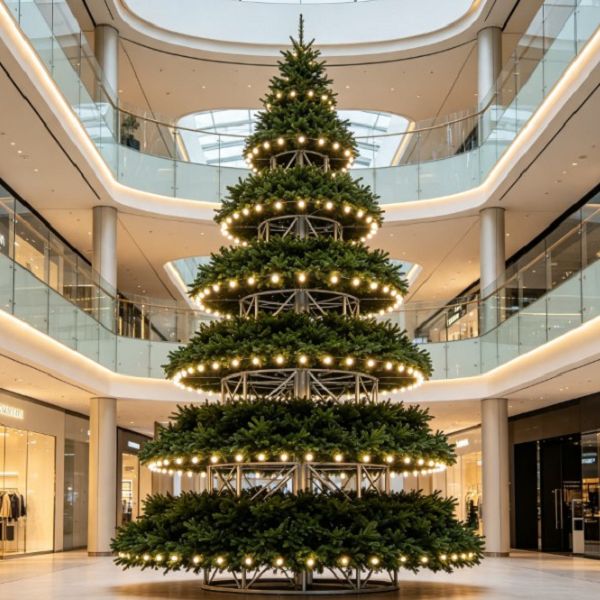

Kelių-pakopų Kalėdų eglučių bokštai yra konstrukciniai įrenginiai, pastatyti iš segmentuotų, sukraunamų cinkuoto plieno karkasų pakopų, integruotų su didelio-šviesumo LED apšvietimu ir antipireno{2}}PVC lapija, kuri yra didelio-poveikio orientyras komercinėse aikštėse, viešuosiuose prekybos centruose ir atriumuose.
Pagrindinės savybės
Progresyvus apkrovos pasiskirstymas:Žemesnėse pakopose naudojami platesni pagrindo skersmenys ir didesnis sienelės storis, kad būtų perkeltos kumuliacinės vertikalios apkrovos ir vėjo šlyties momentai į inkaro pamatus.
Tool{0}}Nemokami moduliniai fiksavimo kaiščiai:Pakopų segmentuose naudojamos tikslios{0}}apdirbtos kūginės kaištinės jungtys, pritvirtintos stipriais-užrakinimo kaiščiais, taip sumažinant mechaninio tvirtinimo laiką konstrukcijų surinkimo metu.
Šilumos išsklaidymo substratai:Šviesos{0}}diodų moduliai turi aliuminio pagrindo pagrindo plokštes, kurios efektyviai išsklaido darbo šilumą, užkertant kelią vietiniam šiluminiam skilimui.
UV{0}}Stabilizuoti lapijos junginiai:Polivinilchlorido lapijos adatos turi ultravioletinių spindulių stabilizatorių, kad būtų išvengta polimero grandinės irimo ir spalvos išblukimo esant tiesioginiams saulės spinduliams.
Struktūrinis karkasas
Kūginis skeleto stiebas
Centrinė vertikali atraminė kolona, pagaminta iš besiūlių anglinio plieno vamzdžių, veikianti kaip pagrindinis įtempimo ir suspaudimo stuburas.
Horizontalūs žiedo laikikliai
Pakopą-nustatantys apvalūs santvarų rėmai, suvirinti tiesiai prie rankovių apykaklių, kurios slysta per centrinį stiebą ir sukuria standžias radialines atramas.
Balasto pagrindo pagrindo plokštės
Kvadratiniai plieniniai pagrindo flanšai su iš anksto{0}}išgręžtomis varžtų skylėmis, kad būtų galima saugiai pritvirtinti prie betoninių balastinių blokų arba išsiplėtimo inkarų.
Vidiniai prieigos kanalai
Vertikalios laisvos zonos, sukurtos apatinio šerdies skersmens viduje, kad techninės priežiūros specialistai galėtų saugiai apžiūrėti vidines elektros šynų juostas.
Techninės specifikacijos
|
Parametras |
Specifikacijos detalės |
|
Standartiniai aukščiai |
6m iki 25m |
|
Pagrindo skersmenys |
2,5 m iki 8,5 m |
|
Darbinė įtampa |
AC 110V / 220V / 380V |
|
Įėjimo įvertinimas |
IP65 / IP67 |
|
Atsparumas vėjui |
Beaufort skalė 10 (28 m/s) |
|
Konstrukcinis plienas |
Q235B / Q355B |
Taikymo scenarijai
Prekybos centro aikštės:Puikiai matomi{0}}išoriniai atvykimo aikštelės ir centriniai atriumai, sukurti siekiant paskatinti pėsčiųjų srautą ir palaikyti sezonines šventines mažmeninės prekybos akcijas.
Savivaldybės miesto koridoriai:Viešos pėsčiųjų zonos, miesto aikštės ir miesto parkų takai, kurie yra miesto šventės orientyrai.
Svetingumo ir pramogų parkai:Kurorto viešbučio įėjimo rotondos, atrakcionų parko centrinės promenados ir pramogų komplekso foto{0}}op židiniai.
Medžiagos sudėtis
Rėmo vamzdeliai:Q235B ir Q355B konstrukcinis anglinis plienas, kurio minimali takumo riba yra nuo 235 MPa iki 355 MPa.
Antikorozinė danga:{0}Apdorojimas karštuoju-cinkavimu su minimaliu 85 mikronų dangos storiu, o po to elektrostatiniu būdu naudojami lauko poliesterio milteliai.
Lapijos elementai:100 % gryna PVC medžiaga, kurioje yra integruotų antipirenų priedų, atitinkančių UL94 V-0 priešgaisrinės saugos standartus.
Apšvietimo komponentai:„Epistar“ didelio{0}}liumeno SMD LED lustai, supakuoti į optinius{1}}permatomus silikono gelio korpusus.
Apšvietimas ir dekoratyviniai elementai
DMX512 valdymo galimybė
Programuojami spalvų keitimo{0}}apšvietimo mazgai, palaikantys sinchroninį pikselių atvaizdavimą, skirtą pritaikytiems šviesos šou ir įmonės prekės ženklo ekranams.
Didelio{0}}tankumo šakų lapija
Kelios adatos šakos viename tiesiniame metre, išdėstytos laipsniškai išdėstytais radialiniais modeliais, kad būtų išvengta vidinės konstrukcijos karkaso matomumo nuo žemės kampų.
Nuimami motyvų ornamentai
Modulinės milžiniškos dovanų dėžutės, 3D apšviestos žvaigždės ir nedūžtančios dekoratyvinės sferos, pritvirtintos naudojant nerūdijančio plieno saugos trosus ir greitai{1}}atsegamus spyruoklinius spaustukus.
Diegimo seka
Pagrindo paruošimas:Betono trinkelių liejimas su įmontuotais inkariniais varžtais arba plieninėmis paskirstymo skersinėmis{0}}sijomis, skirtomis paviršiniams balastiniams atsvarams.
Vertikalus kėlimas:Centrinės stiebo pagrindo dalies pastatymas, po to nuoseklus pakėlimas ir viršutinių pakopų žiedų{0}}užrakinimas naudojant mobilųjį kraną arba gervės sistemą.
Lapų išdėstymas:Radialinis šakų skydų įterpimas į išorę nuo pagrindinio karkaso, o po to pagrindinių magistralinių maitinimo šaltinių prijungimas prie{0}}konkrečių pakopos skirstomųjų dėžių.
Sistemos paleidimas:Elektros grandinių izoliacijos varžos bandymas ir kelių{0}}kanalų DMX valdiklio atsako patikrinimas prieš paleidžiant viešai.
Eksporto pakuotė
Geležinės transportavimo dėžės:Sunkūs-materio suvirinti plieniniai laikymo narveliai su individualiais skyreliais, kad būtų išvengta smūginio dilimo tarp dažytų konstrukcinių žiedų.
Drėgmės barjero įvyniojimas:Daugiasluoksnė susitraukianti-apvyniojama polietileno plėvelė, dengianti vidinius elektrinius komponentus ir šviesos diodų eilutes, kad būtų išvengta jūrinės druskos-purškimo korozijos.
Komponentų apraiškos:Laminuoti pakavimo sąrašai, pritvirtinti prie dėžių išorės, nurodant tikslius varžtų kiekius, pakopų identifikavimo etiketes ir laidų schemas, kad būtų galima greitai rūšiuoti.
Tinkinimo parinktys
Matmenų mastelio keitimas
Vertikalaus aukščio tarpų, nuolydžio kampų ir pagrindo ploto matmenų inžineriniai koregavimai, kad atitiktų ribotą kiemo ar stogo{0}}apkrovą.
Spalvų paletės koregavimas
Pantone{0}}atitinkama miltelinio dažymo apdaila konstrukciniams plieniniams rėmams ir pritaikyta LED elementų spalvų temperatūra.
Elektros integracija
Papildomų galios išvesties prievadų įtraukimas antriniams dekoratyviniams elementams ir integravimas su pastato valdymo apšvietimo automatizavimo grafikais
Gamyba ir kokybės kontrolė
Pjovimas ir suvirinimas robotu:Automatiniai CNC pluošto lazeriniai vamzdžių pjaustytuvai ir ekranuoti metalo lankinio suvirinimo robotai užtikrina vienodą įsiskverbimo gylį ir konstrukcinių siūlių vientisumą.
Karštas{0}}Cinkavimas:Kelių{0}}pakopų cheminis ėsdinimas, panardinimas į srautą ir išlydyto cinko cinkavimas vonioje, užtikrinantis visišką vidaus ir išorės korozijos mažinimą.
Griežtas bandymas:72-valandų nenutrūkstamas degimas-atliekant visų LED apšvietimo stygų bandymus, aukštos įtampos dielektrinio stiprumo bandymus ir ultragarsinį suvirinimo defektų patikrinimą.
Dažnai užduodami klausimai
Kl .: Kaip išlaikomas konstrukcijos stabilumas žiemos audrų metu?
A: Stabilumas pasiekiamas atliekant inžinerinius skaičiavimus, atsižvelgiant į vietinės vėjo apkrovos duomenis, naudojant plataus -spindulio pagrindo plokštes, pritvirtintas prie gelžbetoninių pamatų arba kalibruotus plieninius balastinius svarmenis.
Kl.: Kokios priežiūros reikia eksploatavimo sezono metu?
A: Kassavaitiniai pagrindinio maitinimo šaltinio liekamosios srovės jungiklių patikrinimai, nerūdijančio plieno apsauginių kabelių vizualinis patikrinimas ir pasiekiamų apatinių lapijos pakopų paviršiaus valymas.
Kl.: Ar apšvietimo sistemą galima sinchronizuoti su išoriniais muzikos šaltiniais?
A: Taip, valdymo sistema priima standartinius DMX512 signalo įėjimus, leidžiančius sinchronizuoti su išorinėmis garso sąsajomis muzikiniams šviesos šou.
Kl .: Kaip tvarkomos atsarginės dalys, jei eksploatacijos metu atsiranda žala?
A. Modulinės konstrukcijos principai leidžia atskirti atskirus pakopų žiedus, šakų segmentus arba LED sub{0}}grandžius ir juos pakeisti neišardant viso konstrukcinio bokšto.
