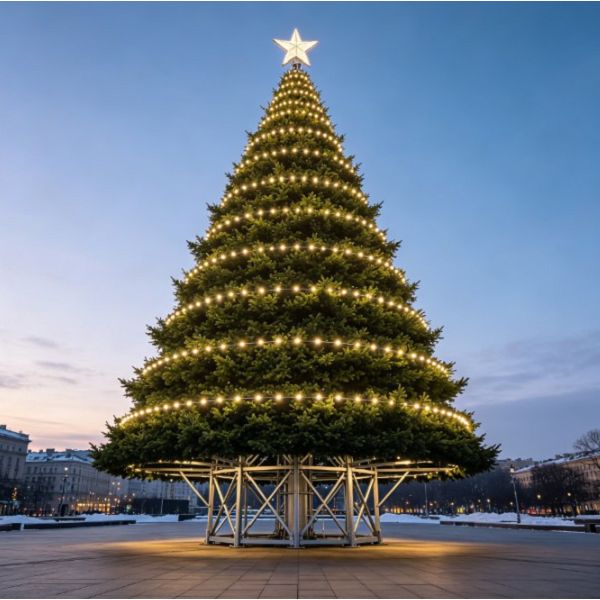

Šis modulinis milžiniškas Kalėdų eglutės bokštas, sukurtas sunkiam-diegimui komunalinėse ir komercinėse viešosiose erdvėse, sujungia karštai cinkuotą konstrukcinį plieninį karkasą su tankiu, UV-stabilizuota liepsna-slopinančia lapija ir komercinio -klasės LED apšvietimu, pritvirtintu prie integruotos patikimos konstrukcinės, aukščiausios kokybės švenčių žvaigždės.{5
Pagrindinės struktūrinės savybės
Vėjo-apkrova:Sukurtas su koncentriniais žiediniais įtempimo kabeliais, kurie tolygiai paskirsto konstrukcines apkrovas per sustiprintą balastinę pagrindo plokštę.
Įrankis-Nemokamas užrakinimas:Spyruokliniai-suspaudžiami ir nuleidžiami-šakų lizdai, kurie saugiai užfiksuoja lapų plokštes nenaudojant specialių rankinių įrankių.
IP65 maitinimo laidas:Pagrindinės magistralinės elektros linijos su suformuotomis vandeniui atspariomis kelių{0}}kontaktų jungtimis, izoliuojančiomis paskirstymo grandines esant šlapiam orui.
Keičiamos plokštės:Tankūs PVC arba PE adatiniai kilimėliai, montuojami ant cinkuoto plieno tinklelio, leidžiantys pakeisti atskirą plokštę neišmontuojant visų sekcijų.
Inžinerinė architektūra
Centrinis stiebas:Sunkūs{0}}sieniai besiūliai anglinio plieno vamzdžiai, sujungti vidinėmis movinėmis jungtimis ir didelio-tempimo konstrukciniais varžtais.
Radialinės santvaros:Suvirintos dėžės{0}}sekcijų svirties, išsikišusios į išorę nuo centrinio stiebo, kad apibrėžtų kūginį profilį ir atlaikytų vertikalias svorio apkrovas.
Bazinis balastas:Sukurtas pagrindo žiedas, skirtas tvirtinti betoninius blokus, vandens rezervuarus arba įžeminimo inkaro varžtus, kad būtų išvengta posūkio momentų per stiprų{0} vėją.
Žvaigždžių armatūra:Suvirintas plieninis vidinis karkasas, padengtas permatomomis akrilo plokštėmis ir sustiprintomis montavimo plokštėmis, kad apsaugotų vainiko elementą nuo sukimo jėgų.
Techninės specifikacijos
|
Parametras |
Specifikacijos detalės |
|
Standartiniai aukščiai |
10m, 15m, 20m, 25m, 30m |
|
Pagrindo skersmuo |
Proporcingai nuo 4,0 m iki 12,0 m |
|
Atsparumas vėjui |
Iki 120 km/h (Beaufort skalė 12) |
|
Bendras svoris |
nuo 1200 kg iki 6800 kg |
|
Darbinė įtampa |
110 V / 220 V / 380 V, 50 Hz / 60 Hz |
|
Apsauga nuo patekimo |
IP65 atsparus oro sąlygoms |
Taikymo scenarijai
Urban Civic Plazas
Centrinės miesto aikštės, kurios yra savivaldybės švenčių{0}}šviestuvų ir žiemos festivalių centre.
Komerciniai mažmeninės prekybos kompleksai
Prekybos centrų išoriniai kiemai ir įėjimo aikštės skatina pėsčiųjų srautą ir sezoninį lankytojų susidomėjimą.
Pramogų parkai ir kurortai
Pramogų vietos, kuriose sukuriama įtraukianti naktinė atostogų aplinka{0}}daug minioms.
Įmonių miesteliai
Būstinės išoriniai kraštovaizdžiai sukuria sezoninį buvimą darbuotojams, klientams ir savivaldybės suinteresuotosioms šalims.
Medžiagos sudėtis
Rėmo plienas:Q235B ir Q355B konstrukcinis anglinis plienas, apdorotas karštuoju{2}} cinkavimu, kurio storis viršija 85 mikronus pagal ISO 1461 standartus.
Lapų adatos:100 % grynas PVC ir PE junginys, sumaišytas su patentuotais UV-inhibitoriaus pagrindine mišinio ir aliuminio trihidrato liepsnos{2}}priedais.
Tvirtinimo detalės:8.8 klasės karštai cinkuoti ir 304 nerūdijančio plieno varžtai, veržlės ir poveržlės, apsaugančios nuo galvaninės korozijos ir sriegių įstrigimo.
Kabeliai:Ugnį -sulaikantys PVC-apvalkalai variniai laidai, suporuoti su UV-atspariais polikarbonato lempos korpusais.
Apšvietimas ir apšvietimas
Šviesos šaltinis:SMD 5050 ir DIP LED lemputės, veikiančios saugiu žemos{1} įtampos paskirstymu, kurių eksploatavimo trukmė viršija 50 000 darbo valandų.
Spalvų profiliai:Šiltai balta (2700K-3000K), šalta balta (6000K-6500K), RGB dinaminis spalvų keitimas ir programuojamos pikseliais susietos konfigūracijos.
Ornamento palaikymas:Iš anksto pritvirtinti pakabos kabliai ant konstrukcinių santvarų, galintys atlaikyti per didelius nedūžtančius niekučius ir geometrinius motyvus.
Valdymo sistema:Centralizuota{0}}atspari oro sąlygoms valdymo spintelė, kurioje yra pramoniniai grandinės pertraukikliai, skaitmeniniai laikmačiai ir DMX valdikliai, skirti automatizuotoms sekoms.
Diegimo protokolas
Svetainės paruošimas
Reikalingas lygus, sutankintas betoninis pamatas arba konstrukcinė plokštė, galinti atlaikyti nurodytas taškines apkrovas.
Vertikali erekcija
Pagrindo žiedo{0}}žemės lygmens surinkimas, po kurio atliekamas nuoseklus vertikalus pakopų sekcijų pakėlimas naudojant mobilųjį kraną arba gervės sistemą.
Lapų integravimas
Neautomatinis lapų plokščių įterpimas į viršų nuo pagrindinės pakopos, kai tvirtinamas konstrukcinis rėmas ir pirminiai diržai.
Sistemos paleidimas
Galutinis grandinės tęstinumo patikrinimas, įtampos kritimo patikrinimas ir valdiklio programavimas prieš viešą{0}}atsijungimą.
Tinkinimo parinktys
Proporcijos ir mastelis:Pritaikomi vertikalūs matmenys ir pagrindo pėdsakai, pritaikyti pagal konkrečius architektūrinius reikalavimus arba savivaldybių nesėkmes.
Lapijos estetika:Individualizuotos adatų konfigūracijos, derinančios dvigubą{0}}žalia atspalvį, šerkšno sniego-užpiltus antgalius arba temines spalvų paletes.
Žvaigždžių geometrija:Individualizuotos-sukurtos viršūnės žvaigždžių konfigūracijos, apimančios įmonės logotipus, konkrečius geometrinius aspektus arba sinchronizuoto apšvietimo matricas.
Elektriniai protokolai:Regioninės įtampos konfigūracijos, susietos su vietiniais kištukų standartais ir DMX arba belaidžio nuotolinio valdymo sistemomis.
Pakavimas ir logistika
Rėmelių grupavimas:Konstrukciniai vamzdžiai ir santvaros, išdėstytos plieniniuose transportavimo stelažuose ir pritvirtintos tvirtu{0}}austiniu diržu.
Lapų apsauga:Suspaustos lapijos šakos, supakuotos į sunkias{0}}drėgmei-atsparias gofruotas kartonines dėžutes arba austus polipropileno ryšulius.
Elektros korpusas:Jautrūs valdikliai, maitinimo šaltiniai ir LED stygos, supakuotos į putplasčio -pamušaluotas eksporto-faneros dėžes.
Konteinerio pakrovimas:Optimizuotas 40 pėdų aukšto kubo (40HC) vandenyno konteineriams, tiesiogiai priderintas prie konstrukcinių montavimo sekų.
Gamyba ir kokybės kontrolė
Tiksli gamyba
Automatizuotas CNC pjovimas lazeriu, robotizuotas konstrukcinių mazgų suvirinimas ir automatizuotas vamzdžių lenkimas, užtikrinantis tikslų matmenų pakartojamumą.
Paviršiaus apdorojimas
Kelių{0}}pakopų cheminis paviršių riebalų šalinimas, rūgštinis ėsdinimas, cinko fosfatavimas ir panardinamosios karštojo-galvanizavimo vonios.
Griežtas testavimas
Visiškas konstrukcijos apkrovos skaičiavimo modeliavimas (FEA), bandomasis išankstinis{0}}jungčių jungčių surinkimas ir 72-val. nuolatinis LED laidų įdegimo bandymas.
Atitikties standartai
Atitinka ISO 9001 kokybės valdymo sistemas, CE elektros direktyvas ir medžiagų degumo standartus, atitinkančius NFPA 701 ir EN 13501-1.
Dažnai užduodami klausimai
Kl .: koks yra įprastas laikas nuo užsakymo patvirtinimo iki išsiuntimo?
A: Standartinei gamybai reikia 25–35 dienų, o pritaikytoms architektūrinėms konfigūracijoms, remiantis inžinerine peržiūra, reikia 40–50 dienų.
Kl.: Ar konstrukcija gali atlaikyti ekstremalias žiemos audras ir didelę ledo apkrovą?
A: Taip, karkasas sukurtas naudojant vietinius meteorologinius vėjo greičio ir sniego apkrovos duomenis, naudojant apskaičiuotas saugos ribas ir konstrukcinį inkaravimą.
Kl.: Ar galima lengvai įsigyti pakaitinių lapų plokščių ir LED stygų?
A: Visos modulinės sekcijos, lapų plokštės ir LED stygos yra standartizuotos ir keičiamos, tiekiamos su rekomenduojamomis atsarginių dalių atsargomis.
Kl.: kokios įrangos reikia{0}}svetainėje norint įdiegti?
Ats.: Montavimui paprastai reikia{0}}sunkvežimyje sumontuoto mobiliojo krano arba gervės sistemos, standartinių rankinių įrankių, dinamometrinių veržliarakčių ir žirklinio keltuvo, kad būtų galima surinkti aukštesnę pakopą.
