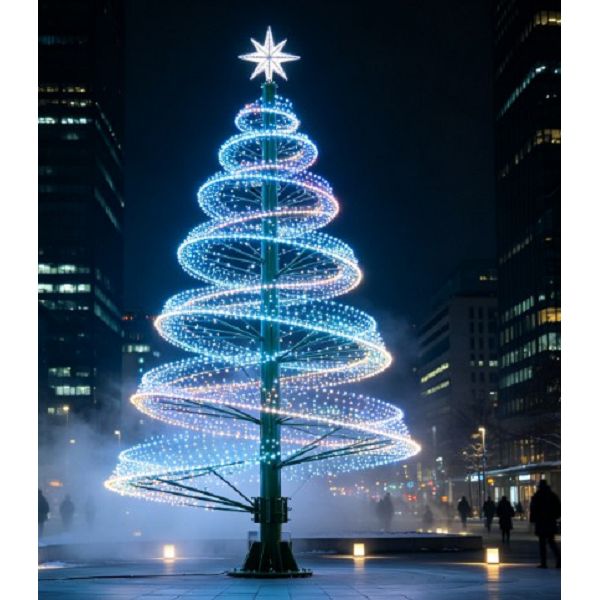

Moduliniame spiraliniame siluete yra tūkstančiai adresuojamų RGB LED mazgų, besisukančių aukštyn iki saugaus žvaigždės viršaus. Sukurtas greitam sezoniniam naudojimui, įtaisas turi įrankį-nemokamą užrakinimo centrinį stulpą ir lanksčias šakų matricas, kurios išlaiko tikslią geometrinę simetriją esant nuolatinėms vėjo apkrovoms.
Konstrukcijų inžinerija ir komponentai
Modulinis centrinis stiebas:Sekciniai sunkūs{0}}sieniniai plieniniai vamzdžiai su vidiniais išlygiavimo kaiščiais užtikrina vertikalų standumą nereikalaujant specialios kėlimo įrangos.
Spiralinės atšakos armatūra:Tiksliai{0}}suformuoti horizontalūs vielos žiedai, suvirinti prie vertikalių atraminių briaunų, tolygiai paskirsto LED stygos įtempimą visame rėme.
Pagrindo stabilumo žiedas:Svertinis apskrito perimetro pagrindas turi inkaro varžtų įdubas, skirtas saugiai pritvirtinti prie betoninių trinkelių arba balastinių svarmenų.
Viršutinis baldakimo laikiklis:Mechaniškai apdorota fiksavimo apykaklė apsaugo viršūnės žvaigždės diržus ir palaiko nuolatinę besileidžiančių LED stygų įtampą.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Aukščio parinktys |
3M, 5M, 8M, 10M, 12M |
|
Pagrindo skersmenys |
1,2–4,2 mln. (proporcinga) |
|
Darbinė įtampa |
DC24V / AC110V-240V |
|
Power Draw |
150W – 980W |
|
Įėjimo įvertinimas |
IP65 šviestuvai / IP68 mazgai |
|
Darbinė temp |
-30 laipsnių iki 60 laipsnių |
Medžiagos sudėtis
Rėmo konstrukcija
Q235 konstrukcinis anglinis plienas su automatizuotomis MIG suvirinimo siūlėmis.
Paviršiaus apdorojimas
Dviejų-sluoksnių TGIC poliesterio miltelinė danga, atspari ultravioletiniams-, minimalus storis 80 mikronų.
LED inkapsuliacija
Visiškai{0}}užpildytas skaidrus UV-stabilizuotas poliuretano mišinys, apsaugantis vidines grandines.
Laidų rinkinys
Ugniai atsparus-šalčiui-atsparus PVC išorinis apvalkalas su deguonies-be vario laidininkais.
Veikimo savybės
Programuojami spalvų režimai:Palaiko DMX512 protokolą ir SD kortelių valdiklius, skirtus sinchronizuotiems kelių spalvų-spalvoms, gradiento išblukimams ir tinkintoms pikselių{2}}animacijai.
Sulankstoma architektūra:Rėmas vertikaliai susitraukia į susipynusius lizdus, todėl saugojimo tūris sumažėja 70 procentų, palyginti su standžiomis kūginėmis konstrukcijomis.
Greito{0}}jungimo terminalai:Plug{0}}and-play IP68 srieginės jungtys pašalina-svetainės laidų klaidas ir pagreitina kelių{4}}stygų integravimą.
Atsparumas vėjo apkrovai:Aerodinaminė spiralinio tarpo konfigūracija leidžia didelio{0}}greičio vėjo gūsiams prasiskverbti pro konstrukciją, įvertinus 8 Boforto skalės jėgos sąlygas, tinkamai pritvirtinus.
Apšvietimas ir vizualinė konfigūracija
LED konfigūracija:Didelio{0}}efektyvumo „Epistar SMD5050 RGB“ diodai, išdėstyti 50 mm intervalais išilgai komercinių -klasės guminių kabelių.
Šviesos srautas:22 liumenai kiekvienam atskiram LED mazgui, užtikrinantį didelį-apšvietimą prieblandoje ir naktį.
Spalvų spektras:Visas 16,7 milijono spalvų spektro išvestis kartu su specialiais šiltos baltos (3000K) ir šaltos baltos (6000K) balanso kanalais.
Gyvenimo trukmės įvertinimas:50 000 darbo valandų, išlaikant didesnę nei 70 procentų pradinę šviesos galią.
Diegimo gairės
Pamato paruošimas
Pastatykite pagrindo žiedą ant lygaus, lygaus paviršiaus ir pritvirtinkite plėtimosi varžtais arba sertifikuotais balastais.
Stiebo surinkimas
Paeiliui įkiškite vertikalias stiebo dalis iš apačios į viršų, kiekvienoje jungtyje priverždami integruotus nerūdijančio plieno fiksavimo varžtus.
Apšvietimo diegimas
Išvyniokite iš anksto{0}}pritvirtintas spiralines LED stygas nuo viršūnės apykaklės žemyn, prie rėmo žiedų pritvirtindami tarpinius inkaro spaustukus.
Galios integravimas
Prijunkite vandeniui atsparias pagrindines magistralines linijas prie izoliuoto maitinimo bloko ir patikrinkite valdiklio sinchronizavimą prieš galutinį tvirtinimą.
Taikymo aplinka
Savivaldybės aikštės:Atostogų įrenginiai miesto centre, kuriuos reikia nuolat eksploatuoti esant atšiauriam žiemos orui ir esant dideliam visuomenės poveikiui.
Komerciniai kompleksai:Prekybos centrų išoriniai kiemai ir stogo terasos, kurioms reikia didelių{0}}vaizdinių atrakcionų, kad padidėtų pėsčiųjų srautas.
Svetingumo savybės:Kurorto įėjimai ir viešbučio sodo takai reikalauja profesionalaus{0}}architektūrinio akcentinio apšvietimo.
Pramogų vietos:Pramogų parko žiemos renginių zonos, kuriose naudojami sinchronizuoti DMX apšvietimo šou keliuose sinchronizuotuose medžių vienetuose.
Pakavimas ir logistika
Pakuotės formatas:Sunkios-apkrovos gofruotos eksporto kartoninės dėžutės, sutvirtintos perimetro plienine juostele ir vidine EPE putplasčio amortizacija.
Plokščias{0}}paketo efektyvumas:Suskleisti rėmo žiedai sukraunami ant standartinių eksporto padėklų, optimizuojant konteinerio grindų plotą ir sumažinant gabenimo jūra{0}}vieneto išlaidas.
Komponentų atskyrimas:Šviesos diodų stygos, maitinimo šaltiniai, valdikliai ir rėmo dalys supakuotos į atskirus drėgmės{0}}sandarius maišelius, kad būtų išvengta gabenimo pažeidimų.
Padėklo matmenys:Standartinės 1200 mm x 1000 mm ploto konfigūracijos, skirtos 20 pėdų ir 40 pėdų sausiems mikroautobusų vandenyno konteineriams.
Tinkinimo galimybės
Aukštis ir proporcijos
Galima pritaikyti konstrukcijų projektavimą ne{0}}standartiniams aukščiams nuo 2 m iki 15 m, naudojant konkrečios vietos-vėjo apkrovos skaičiavimus.
Spalvų temperatūra ir spektras
Pritaikytas LED diodų santykis su konkrečiomis RGBW konfigūracijomis, gintaro akcentais arba vienspalviais šventiniais atspalviais.
Valdiklio integravimas
Centrinių pastatų valdymo sistemų, belaidžių RD nuotolinio valdymo pultų arba debesyje{0}}pagrįsto nuotolinio planavimo suderinamumo naujinimai.
Prekės ženklo integravimas
Individualizuotos lazeriu{0}}pjaunamos plieninės konstrukcinės dangos, firminio logotipo medalionų tvirtinimo detalės ir patentuotos spalvos-atitinkančios miltelinio dažymo apdaila.
Gamybos standartai
Plieno apdirbimas:Automatinis CNC pjovimas lazeriu ir kompiuteriu{0}}valdomos vamzdžių lenkimo staklės užtikrina tikslų matmenų pakartojamumą didelės-apimties gamybos partijose.
Suvirinimo standartai:Sertifikuoti robotai suvirinimo elementai atlieka nuolatinio įsiskverbimo suvirinimo siūles visose didelės{0}}įtempimo apkrovos-sujungimo vietose.
Miltelinio dažymo procesas:Automatinis paviršiaus nuriebalinimas, geležies fosfato konversijos danga, elektrostatinis miltelių purškimas ir terminio kietėjimo tunelis 200 laipsnių kampu.
Kokybės patikrinimas:100 procentų elektrinis nudegimas-atliekant bandymą 48 valandas nepertraukiamai, IP68 panardinimo bandymas su atsitiktiniais mėginiais ir matmenų tolerancijos patikros prieš galutinį pakavimą.
Dažnai užduodami klausimai
Kl .: Kokia yra įprasta LED apšvietimo sistemos eksploatavimo trukmė nuolat veikiant lauke?
A: Integruoti LED mazgai skirti 50 000 veikimo valandų, paremti aukštos-laipsnio pastovios-srovės tvarkyklėmis, kurios apsaugo nuo įtampos šuolių ir šiluminio degradacijos.
K: Kaip konstrukcija atlaiko stiprų vėją žiemos audrų metu?
A: Atvira spiralinė konstrukcija leidžia vėjui prasiskverbti per rėmą, o ne sukurti tvirtos burės efektą, o sunkus plieninis pagrindo žiedas pritvirtinamas prie betoninių inkarų arba balastinių svarmenų, kad būtų išlaikytas stabilumas iki 8 Beaufort skalės jėgos.
Kl.: Ar galima pakeisti LED eilutes, jei atskiros sekcijos yra pažeistos?
A: Taip, modulinėje laidų pynėje naudojamos vandeniui atsparios jungtys „plug{0}}and-“, todėl techninės priežiūros brigados gali pakeisti atskirus pažeistus stygos segmentus neišardant viso rėmo.
K: Kokie maitinimo šaltinio reikalavimai reikalingi komerciniams įrenginiams?
A: Įrenginiai veikia naudojant saugius DC24V žemos{1}}tampos išėjimus, kuriuos varo atmosferos poveikiui-atsparūs uždari laiptiniai-žemyniniai transformatoriai, kurie priima standartinę regioninę kintamosios srovės įvesties įtampą.
Kl .: Ar projekto metu apšvietimo modelius galima sinchronizuoti keliuose medžiuose?
A: Taip, įrenginius su DMX512 dekoderiais galima prijungti prie centrinio pagrindinio valdiklio, kad būtų galima sinchronizuoti šviesos šou dideliuose{2}}medžių ekranuose.
